（一）聚氨酯涂膜防水施工工藝
??????? 聚氨酯涂膜防水施工屬冷作業(yè)施工，只適用于地下室結(jié)構(gòu)外防外涂的防水施工做法，不宜于外防內(nèi)涂做法。即聚氨酯涂料應涂刷在地下室結(jié)構(gòu)面上，所形成的涂膜防水層能夠適應結(jié)構(gòu)變形。特別注意，聚氨酯涂料不應涂在保護墻上。
??????? 非聚氨酯涂膜防水施工，如水乳型（不屬于化學反應固化成膜的）涂料不得在地下室防水涂膜使用。

1.主要材料及施工機具
??（1）聚氨酯防水涂料
???甲組分：異氰酸基含量以3.5±0.2%為宜；
???乙組分：如為羥基固化時，羥基含量以0.7±0.1%為宜。
???聚氨酯防水涂料及形成防水涂膜的質(zhì)量應符合下列要求：
???固體含量：???不小于94%；
???拉伸強度：???不小于1.65MP；
???斷裂延伸率：?不小于300%；
???柔性：???????-30oC彎折無裂紋；
???不透水性：0.3MPa，30min，不滲漏。
??（2）聚氨纖維無紡布
???由聚酯纖維加工制成，主要用作涂膜的增強材料，規(guī)格60-80g/m2,拉力100N/50mm，延伸率20%以上（均為橫向）。
??（3）聚乙烯泡抹塑料片材
???由聚乙烯樹脂成型發(fā)泡制成，厚度5-6mm，主要用作立墻外側(cè)防水涂膜的軟保護層。
???其主要技術(shù)性能符合下列要求：
???????拉伸強度：??不小于0.2MPa；
???????斷裂延伸率：?小于100%；
???????直角撕裂強度：不小于23N/25mm；
???????吸水率：???不大于0.6%。
??（4）輔助材料
???主要包括二甲苯（稀釋劑和機具清洗劑）、二月硅酸二丁基錫（促凝劑）和苯磺酰氯（緩凝劑）等。
??（5）施工機具
???應備有電動攪拌器、拌料桶、油漆刷、滾動刷、彈簧稱以及消防器材等。
2.作業(yè)條件
??（1）基層表面必須平整光滑，不得有疏松、砂眼或孔洞存在。如有上述現(xiàn)象存在時，應抹水泥砂漿找平層或采用摻入水泥量157膠或聚酯酸乙烯乳液調(diào)制的水泥膩子填充刮平。
??（2）遇有穿墻套管時，套管按規(guī)定安裝牢固，收頭圓滑。
??（3）須要施工涂膜防水層的基層表面必須干凈干燥。

3.施工工藝
??（1）清掃基層
???把基層表面的塵土雜物認真清掃干凈。
??（2）涂刷基層處理劑
???將聚氨酯甲、乙組分和二甲苯按1：1.5：2的比例（重量比）配合攪拌均勻，再用長把滾刷蘸滿這種混合料，均勻涂刷在基層表面上，涂刷時不得堆積或露白見底，涂刷量以0.3kg/m2左右為宜。涂后應干燥5h以上，方能進行下一工序的施工。
??（3）涂膜防水層的施工
???（A）涂膜材料的配制
????聚氨酯涂膜防水材料應隨用隨配，配制好的混合料宜在2h內(nèi)用完。配制方法是將聚氨酯甲、乙組分和二甲苯按1：1.5：0.2的比例配合，注入拌料桶內(nèi)，用電動攪拌器強力攪拌均勻備用。
???（B）涂膜防水層的操作工藝

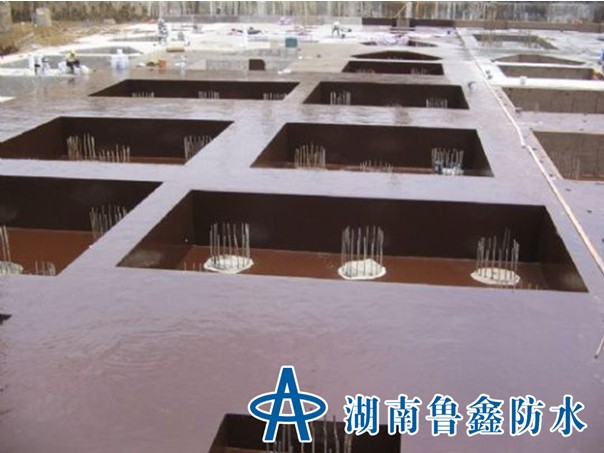

????用長把滾刷蘸取配制好的混合料，順序均勻地涂刷在基層處理劑已干燥的基層表面上，涂刷時要求厚薄均勻一致，對平面基層以涂刷3-4遍為宜，每遍涂刷量為0.6-0.8kg/m2，對立面基層以涂刷4-5遍為宜，每遍涂刷量為0.5-0.6kg/m2。防水涂膜的總厚度以不小于2mm為合格。
????涂完第一遍涂膜后，一般需固化5h以上，至指觸基本不粘時，再按上述方法涂刷第二、三、四、五遍涂膜。對立面的涂刷方向，后一遍應與前一遍的涂刷方向相垂直。凡遇到底板與立墻相連接的陰角，均應鋪設聚酯纖維無紡布進行附加增強處理。具體做法是在涂刷第二遍涂膜后，立即鋪貼聚酯纖維無紡布，并使無紡布平坦地粘在涂膜上，在無紡布上再涂刷混合料，滾壓密實，不允許有皺折或空鼓現(xiàn)象存在。經(jīng)過5h以上的固化后，方可涂刷第三遍涂膜。
???（C）平面部位鋪貼油氈保護隔離層

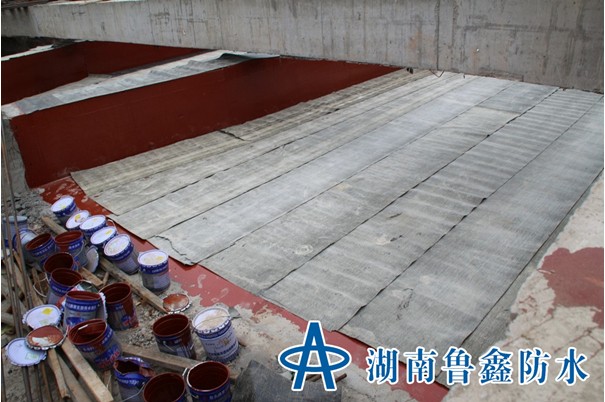

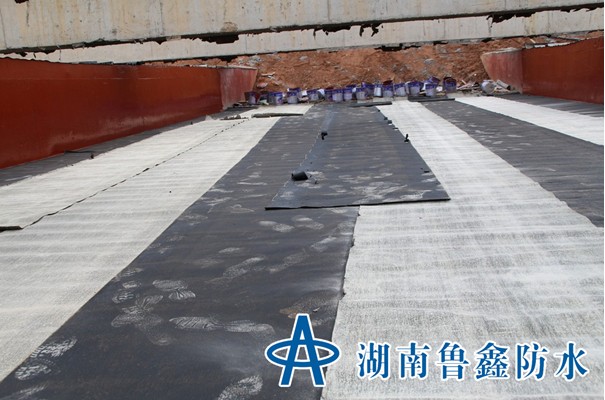

????當平面部位最后一遍涂膜完全固化，經(jīng)檢查驗收合格后，即可虛鋪一層紙?zhí)ナ蜑r青油氈作保護隔離層，鋪設時可用少許聚氨酯混合料或氯丁橡膠類膠粘劑花粘固定。
???（D）澆筑細石混凝土保護層
????在油氈保護隔離層上，直接澆筑40-50厚的細石混凝土作剛性保護層，施工時必須防止機具或材料損傷油氈層和涂膜防水層，如有損傷現(xiàn)象，必須用聚氨酯混合料修復后，方可繼續(xù)澆筑細石混凝土，以免留下滲漏水的隱患。
????完成剛性保護層施工后，即可根據(jù)設計或規(guī)范規(guī)定，綁扎鋼筋并進行結(jié)構(gòu)混凝土的施工。
???（E）立面粘貼聚乙烯泡抹塑料保護層
????在立墻涂刷的第四遍涂膜完全固化，經(jīng)檢查驗收合格后，再均勻涂刷第五遍涂膜，在該遍涂膜尚未固化前，應立即粘貼5-6mm厚的聚乙烯泡抹塑料片材作軟保護層，粘貼時要求泡抹塑料片材拼縫嚴密，以防回填灰涂時損傷防水涂膜。
???（F）回填灰土
????完成軟保護層的施工后，即可按照設計要求或規(guī)范規(guī)定，分步回填三七或二八灰土，并應分步踏實。
???4.工程驗收
???（1）應提供現(xiàn)場施工用的聚氨酯涂料技術(shù)性能的檢測報告或其它可以證明材料質(zhì)量的文件。
???（2）涂膜應厚薄均勻，封閉嚴密，無開裂孔洞、脫落和收不嚴密等缺陷存在。涂膜的總厚度不小于2mm為合格。涂膜厚度可用針刺等方法進行檢驗。
?（三）涂膜防水層必須均勻固化，并形成一個連續(xù)整體的防水層，不允許有滲漏水的現(xiàn)象存在。
?5.安全注意事項
?（1）施工用的材料必須用密封的容器包裝，存放材料的庫房和施工現(xiàn)場應通風良好。
?（2）存料、配料和施工現(xiàn)場必須嚴禁煙火。
?（3）每次施工用完的機具要及時用有機溶劑清洗干凈。
?（4）材料庫房及施工現(xiàn)場應配備消防器材。
（二）硅橡膠涂料防水施工工藝
?????硅橡膠防水涂料是以硅橡膠乳液及其它乳液的復合物為主要基料，摻入無機填料及各種助劑配制而成的乳液型防水涂料，該涂料兼有涂膜防水和浸透性防水材料兩者的優(yōu)良性能，具有良好的防水性、滲透性、成膜性、彈性、粘結(jié)性和耐高低溫性。冷作業(yè)施工。
??1.主要材料及施工機具
??（1）硅橡膠防水涂料
??（2）機具：與聚氨酯涂料所用主要機具相同，詳見聚氨酯涂膜防水施工工藝。
??2.施工工藝
??（1）基層處理及要求
????硅橡膠防水涂料屬于涂膜防水，因此對基層表面要求嚴格。
???（A）基層應平整，要求無死彎、無尖銳棱角，凹凸處需事先進行處理。
???（B）基層上的灰塵、油污、碎屑等雜物應清除干凈。
???（C）空鼓處應先鏟除，再與有孔洞處一起采用水泥砂漿填補找平，并要達到一定強度。
???（D）陰陽角應作成圓角。
??（2）施工順序及要求
???（A）一般采用涂刷法，涂刷時用長板刷、排筆等軟毛刷進行。
???（B）涂刷的方向和行程長短應一致，要依次上、下、左、右均勻涂刷，不得漏刷。防水涂料涂刷層次一般為四道，第一、四道用一號材料，第二、三道用2號材料。
???（C）首先在處理好的基層上均勻地涂刷一道1號防水涂料，待其滲透到基層并固化干燥后再涂刷第二道。
???（D）第二、三道均涂刷2號防水涂料，每道涂料均應在前一道涂料干燥后施工。凡遇到底板與立墻相連接的陰角，均應鋪設紙?zhí)ビ驼郴驘o紡布進行附加層處理，做法與聚氨酯涂料處理相同。
???（E）當四道涂料表面干固時，在抹上水泥砂漿保護層。
??（3）注意事項
???（A）由于滲透性防水材料具有憎水性，因此抹砂漿保護層時，其稠度應小一般砂漿，并注意壓實、抹光，以保證砂漿與防水材料粘結(jié)良好。
???（B）砂漿層的作用是保護防水材料，因此，應避免砂漿中混入小石子及尖銳的顆粒，以免在抹砂漿保護層時，損傷涂層。
???（C）施工溫度宜在5oC以上。
???（D）使用時涂料不得任意加水。
??（4）勞動組織
??????一般以4人為一組，其分工為拌料、輸送倒料各一人，涂刷刮勻2人。
??（5）質(zhì)量要求：
??????涂膜防水層要求涂布均勻，不得過厚、過薄，更不允許出現(xiàn)露底現(xiàn)象，厚度滿足規(guī)定要求，且厚度要一致。涂膜層與基層、涂膜層之間要粘結(jié)牢固，不得有空鼓、折皺、砂眼、脫層等現(xiàn)象存在。
??????涂膜防水層先作節(jié)點、附加層，后作大面積涂布。在轉(zhuǎn)角及節(jié)點處應薄涂多遍，不得有流淌、堆積和胎體外露現(xiàn)象。
??（6）驗收
??????硅橡膠防水涂膜厚度采用割取30mm-30mm的實樣并用卡尺測量的方法，檢查平面時，200m2以下取二個點，中間和兩端各一點，每增加120m2加測一點。檢查立面時，在長向立面各取二點，短向立面各取一點。要求施工厚度的誤差不大于設計厚度的20%。防水層施工完畢不許產(chǎn)生滲漏現(xiàn)象。?
?

亚洲国产中文欧美91|曰本女人牲交视频免费|久久人人玩人妻精品视频|裸体无码内射性性色av|一区二区三区免费精品视频|久久久久国产乱码观看精品|欧美伊人久久大香线蕉综合欧|欢迎访问欧美日韩中文字幕视频
